Как показано на рис. 14-1, две отдельные системы составляют систему домашней сантехники: водоснабжение и водоотведение. Вода в системе водоснабжения находится под давлением около 50 фунтов на квадратный дюйм. Трубы для подачи воды могут быть маленького диаметра, но при этом переносить достаточно воды. Вода в системе утилизации (также называемая дренажно-отводным каналом, или системой DWW) течет под действием силы тяжести. Поэтому трубопроводы и фитинги в системе DWV имеют больший диаметр, чтобы выдерживать необходимый поток и не засоряться или не реверсировать поток. Обе системы работают безопасно, если спроектированы правильно. В течение многих лет чугун был материалом номер один для этих двух типов систем не только для домашнего использования, но также в промышленности и бизнесе.
Институт чугунных сантехнических труб (CISPI), организованный в 1949 году ведущими американскими производителями чугунных сантехнических труб и фитингов, спонсирует непрерывную программу испытаний, оценки и развития продукции с целью улучшения продукции в промышленности и достижения стандартизации чугунной сантехнической трубы и фитингов. Члены института чугунных сантехнических труб приняли знак отличия символа качества, который выглядит как простое обозначение желаемых стандартов качества. В настоящее время в состав CISPI входят следующие 12 компаний (эксплуатирующих 17 заводов в 9 штатах):
В этой главе рассматриваются фитинги и спецификации для следующих двух категорий:
Рис. 14-1 Обратите внимание на использование чугунной трубы в типовой комплектной домашней сантехнической системе.
Чугунные сантехнические трубы, фитинги и их технические характеристики
В этом разделе приводится проверка фитингов и технических характеристик чугунной сантехнической трубы. В этом разделе приведены таблицы и спецификации для следующих тематических областей:
-
1/4 изгибные фитинги
-
Низкораструбные 1/4 изгибы
-
Изгибы
-
Изгибы 1/6, 1/8 и 1/16
-
Одиночные и двойные санитарные трубы формы Т-разветвления
-
Одиночные и двойные трубы формы Y-разветвления
-
Одиночные и двойные комбинации труб Y- разветвления и 1/4 изгиба Одиночные и двойные санитарные трубы формы Т-разветвления
-
Вертикальные Y-разветвления
-
1/2 S- или P-трубы
-
Переходники
-
Вентиляционные разветвления
-
Отводы 1/8 изгиба
-
Минимальные отводы для изгибов 1/6, 1/8 и 1/16
1/4 изгибы

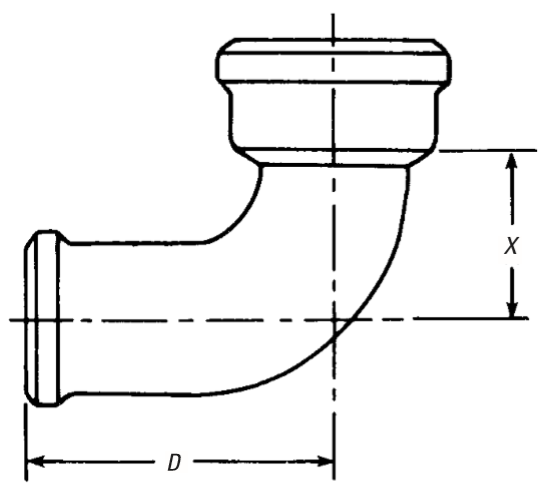

Рис. 14-2 показывает 1/4- изгибный фитинг, и таблица 14-1 показывает технические характеристики для 1/4-изгибов.
Низкораструбные 1/4 изгибы
Рис. 14-3 показывает низкораструбный 1/4 изгиб, а таблица 14-2 содержит длину низкораструбного 1/4 изгиба в дюймах, и таблица 14-3 указывает длину низкораструбного 1/4 изгиба в метрах.
Заметка
Там, где пространство ограничено относительно туалетов, 13/4 дюйма (44 мм) вырубается при измерении C.

Рис. 14-2 1/4 изгиб.
Таблица 14-1 1/4 изгиб

Рис. 14-3 Длинный низкораструбный 1/4 изгиб.
Таблица 14-2 Длинный низкораструбный 1/4 изгиб. (в дюймах)

Таблица 14-3 Длинный низкораструбный 1/4 изгиб. (в метрах)


Рис. 14-4 Изгибы.
Таблица 14-4 Короткие изгибы (в метрах)

Таблица 14-5 Длинные изгибы

Таблица 14-6 Сокращение длинных изгибов

1/6, 1/8, и 1/16 изгибы
Рис. 14-5 показывает изгибы для 1/6, 1/8, и 1/16, пока таблица 14-7 содержит технические характеристики для 1/6 изгибов, таблица 14-8 показывает технические характеристики для 1/8 изгибов, и таблица 14-9 содержит технические характеристики для 1/16 изгибов.
Одиночные и двойные санитарные трубы формы Т-разветвления
Рис. 14-6 показывает одиночные и двойные санитарные трубы формы Т-разветвления, пока таблица 14-10 содержит технические характеристики для одиночных и двойных санитарных труб формы Т-разветвления в дюймах и таблица 14-11 содержит технические характеристики для одиночных и двойных санитарных труб формы Т-разветвления в миллиметрах.

Рис. 14-5 1/6, 1/8, 1/16 изгибы.
Таблица 14-7 1/6 изгибы

Таблица 14-8 1/8 изгибы

Таблица 14-9 1/16 изгибы


Рис. 14-6 Одиночные и двойные санитарные трубы формы Т-разветвления.
Таблица 14-10 Одиночные и двойные санитарные трубы формы Т-разветвления (в дюймах)

Таблица 14-11 Одиночные и двойные санитарные трубы формы Т-разветвления (мм)

Рис. 14-7 показывает одиночные и двойные трубы формы Y -разветвления, пока таблица 14-12 содержит технические характеристики для одиночных и двойных труб формы Y -разветвления в дюймах и таблица 14-13 содержит технические характеристики для одиночных и двойных труб формы Y -разветвления в миллиметрах.
Одиночные и двойные комбинации труб Y-разветвления и 1/4 изгиба
Рис. 14-8 показывает одиночные и двойные комбинации труб Y-разветвления и 1/4 изгиба, пока таблица 14-14 содержит технические характеристики для одиночных и двойных комбинаций труб Y-разветвления и 1/4 изгибов в дюймах и таблица 14-15 содержит технические характеристики в миллиметрах.

Рис. 14-7 Y-разветвления, одиночные и двойные.

Рис. 14-8 Одиночные и двойные комбинации труб Y-разветвления и 1/4 изгиба.
Таблица 14-12 Y-разветвления, одиночные и двойные (в дюймах)

Таблица 14-13 Y-разветвления, одиночные и двойные (мм)

Таблица 14-14 Одиночные и двойные комбинации труб Y-разветвления и 1/4 изгиба (в дюймах)

Таблица 14-15 Одиночные и двойные комбинации труб Y-разветвления и 1/4 изгиба (мм)

Одиночные и двойные T-разветвления
Рис. 14-9 показывает одиночные и двойные T-разветвления, пока таблица 14-16 содержит технические характеристики для одиночных и двойных T-разветвлений в дюймах и таблица 14-17 содержит технические характеристики в миллиметрах.
Вертикальные Y-разветвления
Рис. 14-10 показывает вертикальные Y-разветвления, и таблица 14-18 содержит технические характеристики для вертикальных Y-разветвлений в дюймах и таблица 14-19 содержит технические характеристики в миллиметрах.

Рис. 14-9 Одиночные и двойных T-разветвления.
Таблица 14-16 Одиночные и двойных T-разветвления (в дюймах)

Таблица 14-17 Одиночные и двойных T-разветвления (мм)


Рис. 14-10 Вертикальные Y-разветвления.
Таблица 14-18 Вертикальные Y-разветвления (в дюймах)

Таблица 14-19 Вертикальные Y-разветвления (мм)

T-разветвитель очистного трубопровода
Рис. 14-11 показывает T-разветвитель очистного трубопровода, а Таблица 14-20 содержит технические характеристики для T-разветвителя очистного трубопровода.
1/2 S- или P-трубы
Рис. 14-12 показывает 1/2 S- или P-трубы, а Таблица 14-21 содержит технические характеристики для 1/2 S- или P-труб.
Переходники
Рис. 14-13 изображает переходник, а Таблица 14-22 содержит технические характеристики для переходников.

Рис. 14-11 T-разветвитель очистного трубопровода.
Таблица 14-20 T-разветвитель очистного трубопровода


Рис. 14-12 1/2 S- или P-трубы.
Таблица 14-21 1/2 или P-трубы


Рис. 14-13 Переходники.
Таблица 14-22 Переходники

Вентиляционные разветвители
Рис. 14-14 показывает вентиляционный разветвитель, а Таблица 14-23 содержит технические характеристики для вентиляционных разветвителей.

Рис. 14-14 Вентиляционные разветвители.
Таблица 14-23 Вентиляционные разветвители

Отводы 1/8 изгиба
Рис. 14-15 показывает отвод 1/8 изгиба, а Таблица 14-24 содержит технические характеристики для отводов 1/8 изгиба в дюймах и Таблица 14-25 содержит технические характеристики в миллиметрах.
Минимальные отводы для изгибов 1/6, 1/8 и 1/16
Рис. 14-16 показывает минимальные отводы для изгибов 1/6, 1/8 и 1/16, а Таблица 14-26 содержит технические характеристики для минимальных отводов 1/6 изгиба, Таблица 14-27 содержит технические характеристики для минимальных отводов 1/8 изгиба фитингов, и Таблица 14-28 содержит технические характеристики для минимальных отводов 1/16 изгиба фитингов.

Рис. 14-15 Отвод 1/8-изгиба.
Таблица 14-24 Отвод 1/8-изгиба (в дюймах)

Таблица 14-25 Отвод 1/8-изгиба (мм)

Чугунные трубные фитинги без раструба и их технические характеристики
Самые выдающиеся преимущества чугунных не раструбных соединений это:
-
Более быстрая установка
-
Более экономичность

Рис. 14-16 Минимальные отводы с использованием фитингов 1/6-, 1/8-, 1/16-изгибов.
-
Экономия места (3 дюйма или 76 мм, размер подходит для 2-дюймовых х 4-х дюймовых или 50,8 мм х 101,6 мм, каркасных стен)
-
Без отходов
-
Тихие
-
Без вибрации
Таблица 14-26 Минимальные отводы с использованием фитингов 1/6-изгиба

Таблица 14-27 Минимальные отводы с использованием фитингов 1/8-изгиба

-
Облегченные
-
Физически менее обременительные, чем обычные соединения
-
Тестирование занимает меньше времени (за один раз можно проверить пять этажей)
Таблица 14-28 Минимальные отводы с использованием фитингов 1/16-изгиба

Обзор
Эти устройства предназначены для использования в системе чугунных не раструбных труб, в которой используется неопреновое сцепное устройство, состоящее из эластомерной уплотняющей муфты с внутренним ребром в защитной гофрированной защитной полосе из нержавеющей стали, закрепленной двумя лентами из нержавеющей стали с помощью зажимных приспособлений (также из нержавеющей стали).
Во время монтажной сборки чугунных не раструбных труб и фитингов должны быть вставлены в муфту и надежно закреплены на центральном ребре или заплечике прокладки. Чтобы обеспечить надежное соединение с отрезанными по длине трубами, необходимо, чтобы концы были ровными и как можно более прямо обрезанными. Можно использовать резцы с защелкой или абразивного типа.
Ленты из нержавеющей стали должны быть затянуты поочередно и окончательно с моментом затяжки не менее 48 (и не более 60) дюймов на фунт (67,79 Н-м).
Установка
Рис. от 14-17 до 14-20 показывают технику правильной установки для чугунных не раструбных труб и фитингов.

Рис. 14-17 Чугунная не раструбная труба готова к соединению. Обратите внимание на простоту соединения деталей.

Рис. 14-18 Муфта размещается на одном конце трубы. Щит из нержавеющей стали и ленточные зажимы расположены на конце другой трубы. Два соединения используются на трубах размером от 11/2 до 4 дюймов; четыре соединения используются на размерах от 5 до 10 дюймов.

Рис. 14-19 Концы труб упираются в цельно отформованный буртик внутри муфты. Щит сдвигается в нужное положение и затягивается для создания соединения, которое быстро собирается и легко крепится.

Рис. 14-20 Фитинги соединены и закреплены точно так же. Делать соединения на близких расстояниях легче.
Вертикальный трубопровод
Закрепите вертикальный трубопровод с достаточно близкими интервалами, чтобы удерживать трубу на одной линии и поддерживать вес трубы и ее содержимого. Поддерживайте штабели на их основаниях и на каждом этаже (см. Рис. 14-21).
Подвесной горизонтальный трубопровод
Поддерживайте обычные горизонтальные трубопроводы и фитинги на достаточно близких интервалах, чтобы сохранить выравнивание и предотвратить провисание или изменение уклона.
Поддерживайте каждую длину трубы с помощью крюка, расположенной как можно ближе к муфте, но не более чем на 18 дюймов (457,2 мм) от соединения (см. Рис. 14-22).
Если трубопровод опирается на нежесткие подвески длиной более 18 дюймов (457,2 мм), установите крепкие крепежные элементы для предотвращения поперечного перемещения, например, из-за сейсмического удара (см. Рис. 14-23).
Крюки также должны быть установлены на каждом горизонтальном ответвлении (см. Рис. 14-24).
Подземный горизонтальный трубопровод
Чугунные не раструбные системы, уложенные в траншеях, должны постоянно поддерживаться на нетронутой земле, на уплотненном заполнении из выбранного материала или на каменных блоках в каждой муфте.
Чтобы обеспечить правильное выравнивание во время обратной засыпки, стабилизируйте трубу в правильном положении путем частичной обратной засыпки и опоры или с помощью соответствующих металлических стоек или скоб, прикрепленных к трубе.
Трубопровод, уложенный на уклон, должен быть надлежащим образом уложен для предотвращения перекоса при заливке плиты.
Вертикальные секции и их соединительные ответвления должны быть надлежащим образом уложены и прикреплены к приводной трубе или арматурному стержню, чтобы они оставались устойчивыми, пока засыпается обратный заполнитель или заливается бетон.
Рис. 14-25 - 14-34 показывают технику прокладки горизонтального трубопровода под землей.

Рис. 14-21 Опора для вертикальной трубы.

Рис. 14-22 Дополнительная опора нужна в случае не раструбной трубы. Обратите внимание на обычные подвески и опоры на потолке, чтобы сделать систему более негибкой.

Рис. 14-23 Раскачивающаяся скоба и способ подвешивания.

Рис. 14-24 Привязка горизонтальной трубы к поперечной скобе.

Рис. 14-25 Прокладка трубы через различные типы напольных плит.

Рис. 14-26 Обратите внимание на расстановку скобок и метод подвешивания и очистки.

Рис. 14-27 Обратите внимание на аккуратный метод подвешивания трубы.

Рис. 14-28 Способ использования подвеса для закрытого изгиба. Обратите внимание на муфты и паклю в соединении.

Рис. 14-29 Крепление для закрытого изгиба.

Рис. 14-30 Вид, показывающий способ подвески и крепления.

Рис. 14-31 Плиточная установка.

Рис. 14-32 Метод зажима трубы без раструба на каждом этаже с использованием фрикционного зажима или зажима пола.

Рис. 14-33 Горизонтальная труба с раскачивающей скобой.

Рис. 14-34 Раскачивающая скоба.
Помни
Проставка внутри неопреновой прокладки, где встречаются фитинги или концы труб, имеет размеры 3/32 дюйма (2,38 мм).
Заметка
Размеры установки, длины укладки могут варьироваться в пределах плюс-минус 1/8 дюйма (3,2 мм). Длина трубы 15 футов (152 см) может варьироваться в пределах плюс-минус 1/4 дюйма (6,4 мм); Длина трубы 10 дюймов (305 см) может варьироваться в пределах плюс-минус 1/2 дюйма (13 мм). Все фитин��и размерами 2, 3 и 4 дюйма (51, 76 и 102 мм) и т.д. работают с одинаковыми длинами; это является преимуществом в том, что одно крепление можно снять с трубы, а другое вставить без разрезания трубы. Труба без раструба может быть отлита с или без входящего в раструб другой трубы конца трубы и позиционирующих выступов.
Технические характеристики
В оставшейся части этой главы приводятся спецификации для различных типов чугунных фитингов без раструба в следующих тематических областях:
-
Одиночные и двойные Y-разветвления
-
Одиночные и двойные комбинации Y и ¼, 1/5, 1/6, 1/8, 1/16 изгибов
-
Муфты
-
1/4 изгибы
-
Тестовая труба Т-формы
-
Одиночные и двойные санитарные Т-разветвители
-
Одинарные и двойные санитарные Т-разветвители, резьбовые Т-разветвители, резьбовые вертикальные Y-разветвители
-
1/4 изгибы,
-
двойные 1/4 изгибы, коротко-радиусные, резьбовые
-
Расстояние между вентиляционной трубой и соединительной трубой при использовании сгиба 1/4
-
1/2 S- или P-трубы
-
Резьбовые места расширения
-
Увеличитель-редуктор
-
Минимальные отводы с использованием фитингов изгиба
Одиночные и двойные Y-разветвления
Рис. 14-35 показывает одиночные и двойные Y-разветвления, а Таблица 14-29 содержит технические характеристики для одиночных и двойных Y-разветвлений в дюймах, а Таблица 14-30 содержит технические характеристики в миллиметрах.
Одиночные и двойные Y-разветвления и 1/4 изгибы
Рис. 14-36 показывает одиночные и двойные Y-разветвления и 1/4 изгибы, а Таблица 14-31 содержит технические характеристики для одиночного и двойного Y-разветвления и 1/4 изгибы в дюймах, а Таблица 14-32 содержит технические характеристики в миллиметрах.

Рис. 14-35 Y-разветвления, одиночные и двойные.
Таблица 14-29 Y-Разветвления, Одиночные и двойные (дюймы)

1/5, 1/6, 1/8, 1/16 Изгибы
Рис. 14-37 показывает изгибы для 1/5, 1/6 1/8, и 1/16, а Таблица 14-33 содержит технические характеристики для 1/5 изгиба, Таблица 14-34 содержит технические характеристики для 1/6 изгиба, Таблица 14-35 содержит технические характеристики для 1/8 изгиба, Таблица 14-36 содержит технические характеристики для 1/16 изгиба.
Таблица 14-30 Y-Разветвления, Одиночные и двойные (мм)


Рис. 14-36 Комбинация одиночного и двойного Y-разветвления и ¼ изгиба.
Таблица 14-31 Комбинация одиночного и двойного Y-разветвления и ¼ изгиба (в дюймах)

Таблица 14-32 Комбинация одиночного и двойного Y-разветвления и ¼ изгиба (мм)


Рис. 14-37 Изгибы — 1/6, 1/8, 1/16, 1/5.
Таблица 14-33 1/5 Изгибы

Таблица 14-34 1/6 Изгибы

Таблица 14-35 1/8 Изгибы

Таблица 14-36 1/16 Изгибы

Изгибы
Рис. 14-38 показывает изгибы, а Таблица 14-37 содержит технические характеристики для коротких изгибов, Таблица 14-38 содержит технические характеристики для длинных изгибов, и Таблица 14-39 содержит технические характеристики для сокращенных длинных изгибов.

Рис. 14-38 Изгиб.
Таблица 14-37 Короткие изгибы

Таблица 14-38 Длинные изгибы

Таблица 14-39 Сокращенные длинные изгибы

1/4 Изгибы
Рис. 14-39 показывает 1/4-изгиб фитинга, и Таблица 14-40 содержит технические характеристики для 1/4-изгиба.
Тестовые трубы Т-формы
Рис. 14-40 показывает фитинг тестовой трубы Т-формы, и Таблица 14-41 содержит технические характеристики для тестовой трубы Т-формы.

Рис. 14-39 1/4 изгиб.
Таблица 14-40 1/4 изгиб

Одиночные и двойные санитарные Т-разветвители
Рис. 14-41 показывает одиночные и двойные санитарные Т-разветвители, и Таблица 14-42 содержит технические характеристики для одиночных и двойных санитарных Т-разветвителей в дюймах и Таблица 14-43 содержит технические характеристики для одиночных и двойных санитарных Т-разветвителей в миллиметрах.

Рис. 14-40 Тестовые трубы Т-формы.
Таблица 14-41 Тестовые трубы Т-формы

Одиночные и двойные санитарные Т-разветвители, встроенные
Рис. 14-42 показывает одиночные и двойные санитарные Т-разветвители, встроенные, и Таблица 14-44 содержит технические характеристики для одиночных и двойных санитарных Т-разветвителей, встроенных, в дюймах и Таблица 14-45 содержит технические характеристики для одиночных и двойных санитарных Т-разветвителей, встроенных, в миллиметрах.

Рис. 14-41 Одиночные и двойные санитарные Т-разветвители.
Таблица 14-42 Одиночные и двойные санитарные Т-разветвители (в дюймах)

Таблица 14-43 Одиночные и двойные санитарные Т-разветвители (мм)

ВСТРОЕННЫЙ ВХОД С НАКЛОНОМ 1⁄4" ЗА ФУТ (20 мм ЗА МЕТР)

Рис. 14-42 Одиночные и двойные санитарные Т-разветвители, встроенные.
Таблица 14-44 Одиночные и двойные санитарные Т-разветвители, встроенные (в дюймах)

Таблица 14-45 Одиночные и двойные санитарные Т-разветвители, встроенные (мм)

Y-разветвители, встроенные
Рис. 14-43 показывает Y-разветвитель, встроенный, и Таблица 14-46 содержит технические характеристики для Y-разветвителей, встроенных, в дюймах и Таблица 14-47 содержит технические характеристики в миллиметрах.
Вертикальный Y-разветвитель
Рис. 14-44 показывает вертикальный Y-разветвитель, и Таблица 14-48 содержит технические характеристики для вертикального Y-разветвителя в дюймах и Таблица 14-49 содержит технические характеристики в миллиметрах.
1/4 изгиб, двойной
Рис. 14-45 показывает двойной 1/4 изгиб, и Таблица 14-50 содержит технические характеристики для двойного 1/4 изгиба.
1/4 изгиб, коротко-радиусный, встроенный
Рис. 14-46 показывает коротко-радиусный встроенный 1/4 изгиб, и Таблица 14-51 содержит технические характеристики для коротко-радиусного встроенного 1/4 изгиба.

Рис. 14-43 Y-разветвление, встроенное.
Таблица 14-46 Y-разветвление, встроенное (в дюймах)

Таблица 14-47 Y-разветвление, встроенное (мм)


Рис. 14-44 Вертикальное Y.
Таблица 14-48 Вертикальное Y (в дюймах)

Таблица 14-49 Вертикальное Y (мм)


Рис. 14-45 двойной 1/4 изгиб.
Таблица 14-50 двойной 1/4 изгиб


Рис. 14-46 Коротко-радиусный наклоненный 1/4 изгиб.
Расстояние между вентиляционной трубой и соединительной трубой при использовании сгиба 1/4
Рис. 14-47 показывает расстояние между вентиляционной трубой и соединительной трубой при использовании сгиба ¼, а Таблица 14-52 показывает технические характеристики для расстояния между вентиляционной трубой и соединительной трубой при использовании сгиба ¼ в дюймах, и Таблица 14-53 показывает характеристики в миллиметрах.
Таблица 14-51 Коротко-радиусные наклоненные 1/4 изгибы



Рис. 14-47 расстояние между вентиляционной трубой и соединительной трубой при использовании сгиба ¼, к ближайшему 1/16.
Таблица 14-52 расстояние между вентиляционной трубой и соединительной трубой при использовании сгиба ¼ (в дюймах)

Таблица 14-53 расстояние между вентиляционной трубой и соединительной трубой при использовании сгиба ¼ (мм)


Рис. 14-48 1/2 S- или P-трубы.
1/2 S- или P-трубы
Рис. 14-48 показывает 1/2 S- или P-трубы, и Таблица 14-54 показывает технические характеристики для 1/2 S- или P-труб.
Место расширения
Рис. 14-49 показывает место расширения, и Таблица 14-55 показывает технические характеристики для места расширения.
Увеличитель-Редуктор
Рис. 14-50 показывает увеличитель-редуктор, и Таблица 14-56 55 показывает технические характеристики для увеличителя-редуктора.
Минимальные смещения с использованием фитингов изгиба
Рис. 14-51 показывает минимальные смещения с использованием фитингов изгиба, а Таблица 14-57 показывает технические характеристики для 1/5 изгиба, Таблица 14-58 показывает технические характеристики для 1/6 изгиба, Таблица 14-59 показывает технические характеристики 1/8 изгиба, и Таблица 14-60 показывает технические характеристики 1/16 изгиба.
Таблица 14-54 1/2 S- или P-трубы


Рис. 14-49 Встроенное место расширения.
Таблица 14-55 Встроенное место расширения.


Рис. 14-50 Увеличитель-редуктор.
Таблица 14-56 Увеличитель-редуктор


Рис. 14-51 Сдвиг с использованием изгибов.
Таблица 14-57 Минимальный сдвиг с использованием не раструбного фитинга 1/5-изгиба

Таблица 14-58 Минимальный сдвиг с использованием не раструбного фитинга 1/6-изгиба

Таблица 14-59 Минимальный сдвиг с использованием не раструбного фитинга 1/8-изгиба

Таблица 14-60 Минимальный сдвиг с использованием не раструбного фитинга 1/16-изгиба
