Кулеры для воды используются в школах, промышленности и больницах. Они требуют как и водопровода, так и электрического питания. В этой главе рассматриваются установки кулеров для воды и фонтанов.
Характеристики
Ниже приведены общие характеристики для кулеров и питьевых фонтанов (цифры относятся к тем, которые показаны на рис. (17-1):
-
Dial-A-Drink Bubbler обеспечивает ровный, равномерный поток воды под давлением от 20 до 125 фунтов на квадратный дюйм (от 138 до 862 кПа).
-
Верх из полированной нержавеющей стали 18-8 защищает от ржавчины, коррозии и пятен. Грязезащитный гребень и общий сток направляют и удаляют воду.
-
Красный латунный охлаждающий бак обеспечивает максимальную эффективность охлаждения и снижает пуски компрессора.
-
85- 15 Красный латунный охлаждающий бак (вентилируемый) имеет внутреннюю теплообменную поверхность и внешнюю холодильную катушку, прикрепленную к баку чистым расплавленным оловом.
-
Медные змеевики охлаждения вокруг резервуара обеспечивают максимально эффективное охлаждения. Двухстенное разделение охладителя и питьевой воды соответствует всем санитарным нормам.
-
Изолирующая оболочка из пенополистирола поддерживает температуру холодной воды на всех моделях.
-
Регулируемый термостат защищен от несанкционированного доступа. Лампа дистанционного зондирования расположена в охлаждающем баке и обеспечивает точный контроль температуры холодной воды.
Рис. 17-1 Настенный кулер для воды.
-
Предохладитель с сокращением затрат (на моделях с большей производительностью) почти удваивает производительность без дополнительных эксплуатационных расходов за счет охлаждения поступающей холодной сточной воды.
-
Наличие горячей воды на моделях Hot N Cold: Горячий бак нагревает и подает до 45 чашек горячей воды в час. Система горячего водоснабжения вентилируется и изолируется от стекловолокна.
-
Система охлаждения не требует обслуживания. Компрессор и двигатель герметично закрыты, смазаны на весь срок службы и герметичны при правильной установке.
-
Долговечная отделка корпуса включает винилированную сталь на передней и боковых панелях, что обеспечивает стойкость к истиранию.
-
Сертифицированная ARI производительность означает, что охлаждающая способность водного кулера рассчитана и сертифицирована в соответствии со стандартом 1010-73 Института кондиционирования и охлаждения (ARI) (стандарт ANSI A112-11.1-1973): галлоны в час при 50 ° F. (10◦C) питьевой воды с температурой на входе 80◦F (27◦C) и комнатной температурой 90◦F (32◦C).
-
Большинство полувстроенных и имитируемых полувстроенных моделей имеют съемные переднюю и боковые панели, которые обеспечивают дополнительное рабочее пространство для сантехнических и электрических установок, обслуживания и текущего обслуживания.
-
Каждый кулер для воды проверен на производительность.
Кулер для воды Rough-In

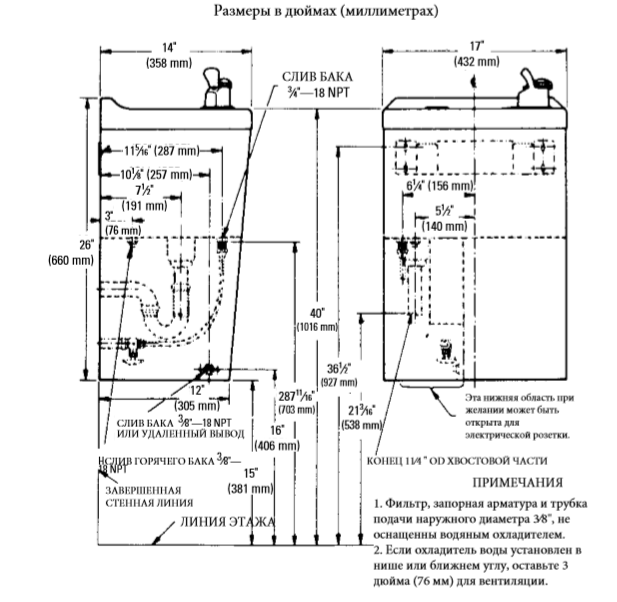

Рис. 17-2 показывает приблизительные размеры кулера для воды.
Жесткий надводный кулер работает следующим образом:
-
Отходы - 221/2 дюйма (572 мм), 51/2 дюйма (140 мм) слева от центральной линии.
-
Вода - 171/2 дюйма (445 мм), 61/2 дюйма (165 мм) слева от центральной линии.
-
Труба для подачи воды - 1/2 дюйма (13 мм) Н.П., уменьшенная до наружного диаметра 3/8 дюйма (10 мм); отводной трубопровод имеет внутренний диаметр 11/4 дюйма (32 мм).
Рис. 17-2 Размеры для крепления водного кулера.
Пример питьевого фонтанчика

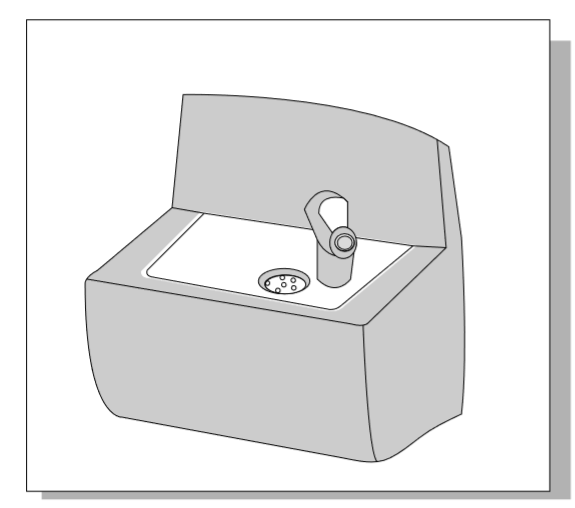

Питьевой фонтан Гастингса, показанный на Рис. 17-3 – часто встречается в школах, на фабриках и в коммерческих местах. Питьевой фонтанчик спроектирован так, чтобы иметь полностью водосберегающий, самозакрывающийся клапан. Кнопочное управление облегчает очистку и техническое обслуживание. Фонтан сделан из стекловидного фарфора и показан с поднятым основанием барботера, латунным ситом и настенной подвеской. Антивандальный барботер имеет саморегулирующийся клапан и упор в сборе.
Рис. 17-3 Стеклянный фарфоровый питьевой фонтанчик Гастингса.
(Courtesy Eljer Plumbingware Co.)

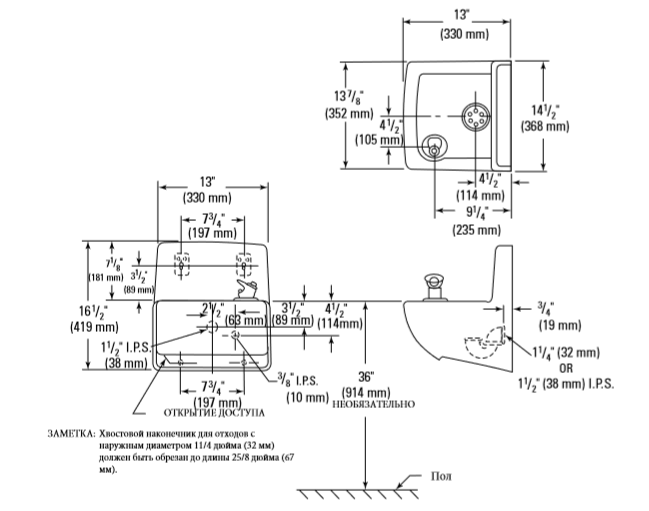

Рис. 17-4 Размеры питьевого фонтана.
(Courtesy Eljer Plumbingware Co.)
Этот питьевой фонтан снабжен 3/8-дюймовым IPS соединением подачи и 11/2-дюймовым латунным P-фильтром. Все черновые размеры приведены на Рис. 17-4. Все размеры арматуры являются номинальными и могут варьироваться в пределах диапазона допусков, установленных стандартом ASME/ANSI A112.19.2M. Установщик несет ответственность за соблюдение местных норм и стандартов при установке питьевого фонтана.
